LS Swap in Deutschland: Motor, Elektrik, TÜV und Kosten

Was ist ein LS Swap?

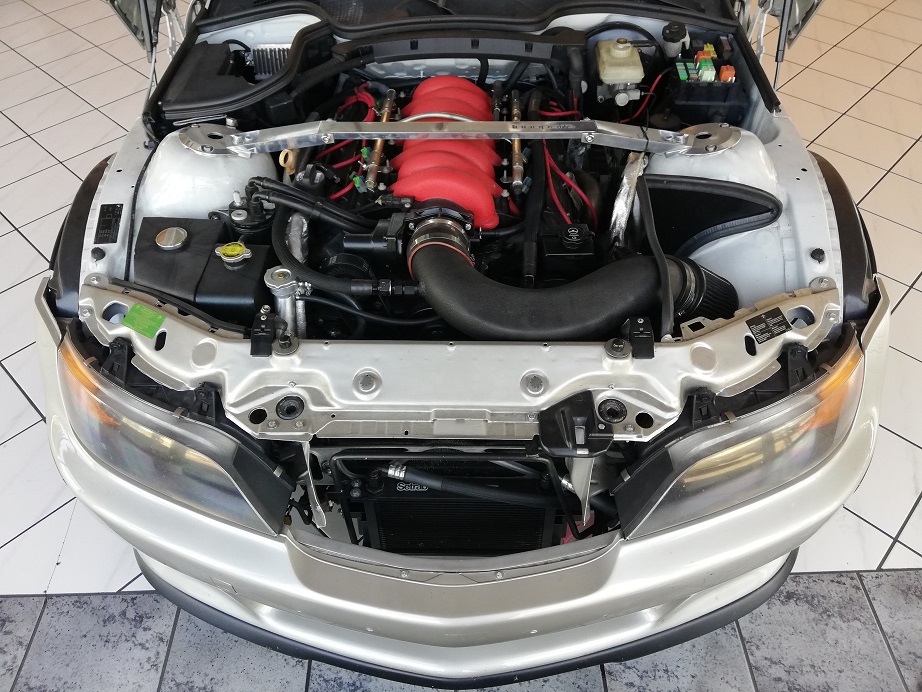

Ein LS Swap ist der Einbau eines V8-Motors aus der LS-Familie von General Motors in ein Fahrzeug, das ab Werk einen anderen Motor hatte. Die Motoren sind kompakt, leicht, robust und in großer Stückzahl gebaut worden, deshalb sind sie der weltweit beliebteste Tauschmotor.

In Deutschland entscheidet aber nicht die Mechanik über Erfolg oder Misserfolg eines Projekts. Entscheidend sind zwei Punkte, die in amerikanischen Anleitungen kaum vorkommen: die saubere Einbindung der Motorelektronik in das Fahrzeug und die Zulassung. Dieser Artikel gibt den Überblick über beide, dazu über Motorwahl und Kosten.

Welche LS-Motoren gibt es?

Für einen Swap kommen zwei Generationen in Frage: Gen III (ab 1997) und Gen IV (ab 2005). Sie unterscheiden sich weniger in der Mechanik als in der Elektronik, und genau das bestimmt später den Aufwand.

Die Truck-Motoren aus Pick-ups und SUVs sind die günstigste Basis, weil sie in riesigen Stückzahlen gebaut wurden. Ein LS3 oder LS7 liefert mehr Leistung, kostet aber ein Vielfaches. Wichtig ist, dass Motor, Kabelbaum, Steuergerät und Gaspedal aus derselben Generation stammen oder bewusst aufeinander abgestimmt werden.

Für einen Swap mit möglichst wenig Schmerzen in Kopf oder Geldbeutel würden wir einen 5,3-Liter-Truck-Motor der Gen IV ab 2006 empfehlen.

Was gehört zu einem LS Swap?

Der Motor allein ist der kleinste Teil des Projekts. Zu einem vollständigen Umbau gehören sechs Baugruppen:

• Motor und Getriebe. Üblich sind die Automatikgetriebe 4L60E und 4L80E für die Gen-III-Motoren, das 6L80 für die Gen-IV-Motoren oder Schaltgetriebe wie das T56. Neuere Automaten wie das 6L80 bringen ein eigenes Getriebesteuergerät mit.
• Halter und Antrieb. Motor- und Getriebehalter, eine zur Vorderachse passende Ölwanne und eine angepasste Kardanwelle.
• Kraftstoffsystem. LS-Motoren brauchen rund 4 bar Kraftstoffdruck. Ein Vergaserfahrzeug bekommt deshalb eine neue Pumpe, neue, dem Kraftstofffluss angepasste Leitungen und einen Druckregler.
• Kühlung. Kühler mit passenden Anschlüssen und elektrische Lüfter, die das Motorsteuergerät schaltet.
• Abgasanlage. Krümmer, die am Lenkgetriebe und Rahmen vorbeipassen, dazu Katalysatoren und Lambdasonden.
• Elektrik und Steuergerät. Kabelbaum, Motorsteuergerät, Gaspedal und die Verbindung zum restlichen Fahrzeug.

Elektrik und Steuergerät: Hier entscheidet sich das Projekt

Mechanisch läuft ein LS-Motor in fast jedem Fahrzeug. Ob das Auto danach zuverlässig fährt, entscheidet die Elektrik. Diese Punkte müssen geklärt sein, bevor der Motor im Wagen sitzt:

• Wegfahrsperre. Ein originales Steuergerät erwartet das Signal des Spenderfahrzeugs. Ohne angepasste Software startet der Motor und geht nach wenigen Sekunden wieder aus.
• Elektronisches Gaspedal. Pedal, Drosselklappe und Steuergerät müssen zueinander passen. Gemischte Teile aus verschiedenen Baujahren führen zu Notlauf.
• Signale an das Fahrzeug. Drehzahlmesser, Tacho, Öldruck- und Temperaturanzeige, Lüfter und Klimaanlage brauchen Signale, die das Originalfahrzeug so nie hatte. Bei Gen-IV-Motoren laufen viele davon über den CAN-Bus.
• Getriebeansteuerung. Die Automatik wird vom Motorsteuergerät oder einem eigenen Getriebesteuergerät geschaltet und muss auf Achsübersetzung und Reifengröße eingestellt werden.
• Abstimmung. Die Werkssoftware ist auf ein anderes Fahrzeug, eine andere Ansaugung und Abgasanlage und amerikanische Geschwindigkeiten ausgelegt. Für Dauerlast auf der Autobahn muss die Kalibrierung zwingend angepasst werden.

Genau hier arbeitet DH Individual. Wir binden Gen-III- und Gen-IV-Motoren in die Fahrzeugelektronik ein, passen die Software mit HP Tuners an und ersetzen oder klonen defekte E38- und E67-Steuergeräte. Die Mechanik bleibt bei Ihrer Werkstatt.

LS Swap und TÜV: Was in Deutschland gilt

Ein Motortausch ist in Deutschland legal, muss aber abgenommen und in die Fahrzeugpapiere eingetragen werden. Ohne Eintragung erlischt die Betriebserlaubnis und damit in der Regel auch der Versicherungsschutz.

Da es für einen LS-Motor in einem fremden Fahrzeug kein Teilegutachten gibt, führt der Weg über eine Einzelabnahme bei einer Prüforganisation wie TÜV, DEKRA oder GTÜ. Der Prüfer bewertet das Fahrzeug als Ganzes. Typische Themen sind:

• Abgas. Maßgeblich ist in der Regel die Abgaseinstufung, die das Fahrzeug bei seiner Erstzulassung hatte. Der neue Motor darf nicht schlechter sein. Je jünger das Fahrzeug, desto aufwendiger wird der Nachweis.
• Geräusch. Die Abgas- und Ansauganlage müssen die Grenzwerte des Fahrzeugs einhalten.
• Bremsen, Fahrwerk und Antrieb. Sie müssen zur neuen Leistung und zum neuen Gewicht passen.
• Dokumentation. Herkunft und Daten des Motors sollten belegbar sein.

Hierbei gilt: Die Leistung des neuen Motors sollte 25 % Mehrleistung gegenüber dem größten Serienmotor des Empfängerfahrzeugs nicht überschreiten, da die Prüforganisation sonst mit sehr großer Wahrscheinlichkeit einen Dauertestnachweis für die Fahrzeugstruktur fordert. Dieser wird über eine sehr aufwendige und teure Prozedur auf dem Nürburgring erfahren, die schnell die 20.000-€-Marke sprengen kann.

Bei Oldtimern kommt das H-Kennzeichen dazu. Es verlangt einen originalen oder zeitgenössischen Zustand. Ein Umbau zählt nur, wenn er in den ersten zehn Jahren nach der Erstzulassung erfolgt ist oder selbst mindestens 30 Jahre alt ist. Ein heute eingebauter LS-Motor kostet einen Klassiker deshalb normalerweise das H-Kennzeichen. Das Fahrzeug bleibt zulassungsfähig, wird aber regulär besteuert.

Daher sollte bei einem Umbau in ein historisches Fahrzeug immer eine möglichst gute Abgasnorm mit in das Lastenheft aufgenommen werden. Wir raten hier ganz klar, Euro 3 oder 4 anzupeilen. Dies hat zur Folge, dass eigentlich nur noch Gen-IV-Motoren mit E38- oder E67-Steuergeräten in Frage kommen.

Und hierbei sollte die dann später auf diesem Steuergerät laufende Software auf einem straßenlegalen Stand basieren. Die GM Performance Datenstände machen genau eins: Performance. Aber Kaltstart oder Warmlauf standen hier bei der Entwicklung nicht im Vordergrund.

Basiert man alles auf einem Serienstand, lässt den Motor hardwareseitig original und montiert entweder Serien-Katalysatoren oder hochwertige Aftermarket-Teile (z. B. von HJS) hinreichend dicht nach den Auslassventilen, braucht man vielleicht nur noch 2 oder 3 Läufe auf dem Abgasprüfstand, um die Kalibrierung soweit anzupassen, dass die Kaltstart-Werte passen. Und jeder Lauf schlägt mit ca. 1.750 € zu Buche.

Fächerkrümmer sind hier definitiv nicht hilfreich.

Der wichtigste Rat steht am Anfang jedes Projekts: Sprechen Sie mit dem Prüfer, bevor Sie Teile kaufen, und lassen Sie sich diese Zusagen schriftlich geben. Was er vorab freigibt, muss später nicht zurückgebaut werden. Gegebenenfalls wird das als Beratungstermin auch etwas Geld kosten, spart im Nachhinein aber Unmengen an Ärger und Frustration.

Da Euro 3 oder 4 nicht nur eine Abgas-, sondern eine Emissionsvorschrift ist, gehört auch die Lärmemission dazu. Ja, das ist einer der wenigen Hemmpunkte bei so einem Umbau.

Mit, nennen wir es einfach, cleveren Auspufflösungen mit cleveren Steuerungen lässt sich aber auch auf dieser Seite viel realisieren. Die zweite Seite, die Lärm emittiert, ist der Motor selber mit seiner Ansaugung. Offene Luftfilter sind hübsch und suggerieren Leistung, ein geschlossenes System kann genauso gut funktionieren und performen und macht nur halb so viel Getöse.

Was kostet ein LS Swap in Deutschland?

Die Budgets aus amerikanischen Videos lassen sich nicht übertragen. Dort liegt der Motor auf dem Schrottplatz um die Ecke. Hier kommen Fracht, Zoll, Einfuhrumsatzsteuer und die Abnahme dazu.

Ein sauber eingetragener Swap mit Truck-Motor beginnt realistisch bei 10.000 € – bei einer teureren Basis (LS3 statt LH6 oder neuer Motor statt eines gebrauchten) stapeln sich die Kosten dementsprechend.

Für einen sauber geplanten Umbau (ohne Arbeitszeit) ausgehend vom Optimalfall (nur einen Lauf für Abgas- und Lärmmessung) sollte man also mindestens 10.000 € auf der Hand haben. Da aber nie alles optimal läuft, empfehlen wir bei 10.000 € Materialkosten, den gleichen Betrag noch in der Hinterhand zu haben, für die reale Welt und die Dinge, die einfach passieren oder noch gebraucht werden.

Gespart wird am häufigsten an Elektrik und Abnahme. Das sind genau die beiden Posten, an denen Projekte später stehen bleiben. Es ist zum Beispiel ganz klar von LS-Swap-Kabelbäumen aus dem großen Auktionshaus abzuraten, besonders, wenn deren Standort China ist. Diese sind (auch wenn vielleicht die Pin-Belegung passt) oft mit minderwertigen Leitungen und noch minderwertigeren Steckverbindern ausgerüstet.

Häufige Fragen zum LS Swap

Was ist ein LS-Swap?
Der Einbau eines V8-Motors der LS-Familie von General Motors in ein Fahrzeug, das ab Werk einen anderen Motor hatte.

Welche LS-Motoren gibt es?
Gen III ab 1997 mit LS1, LS6 und den Truck-Motoren mit 4,8, 5,3 und 6,0 Litern. Gen IV ab 2005 mit LS2, LS3, LS7, den Kompressormotoren LSA und LS9 sowie weiteren Truck-Motoren.

Ist ein Motor-Swap in Deutschland legal?
Ja, wenn der Umbau von einer Prüforganisation abgenommen und eingetragen wird. Ohne Eintragung erlischt die Betriebserlaubnis.

Welcher LS-Motor ist der beste für einen Swap?
Für die meisten Projekte ein Truck-Motor mit 5,3 oder 6,0 Litern: günstig, robust und gut verfügbar. Entscheidend ist ein vollständiges Paket aus Motor, Kabelbaum, Steuergerät und Gaspedal.

Kann ich das originale Steuergerät weiterverwenden?
Ja. Das Werkssteuergerät lässt sich mit angepasster Software als eigenständige Motorsteuerung betreiben. Wegfahrsperre und nicht benötigte Funktionen werden dabei deaktiviert.

LS Swap geplant? So unterstützen wir Sie

DH Individual übernimmt bei Swap-Projekten den Teil, an dem die meisten scheitern: Steuergerät, Kabelbaum-Integration und Abstimmung. Wir arbeiten im Außendienst und per Remote-Tuning im gesamten DACH-Raum, zusammen mit der Werkstatt Ihrer Wahl.

Zudem können wir Sie bei der Auswahl der Komponenten für Ihr Projekt unterstützen.

Schreiben Sie uns per WhatsApp oder E-Mail, welches Fahrzeug und welcher Motor geplant sind. Am besten, bevor die ersten Teile bestellt werden.

Unsere Lösungen für Engine Swaps →

Anhang: LS-Motoren im Überblick

Die Liste führt 16 Varianten der Gen III und 32 der Gen IV mit Bauzeit, Einsatz, Blockmaterial, Verdichtung, Leistung und Drehmoment. Die Werte gelten für den Serienzustand ab Werk. Die Sammlung hat den Stand von 2013. Leere Felder sind darin nicht belegt. Angaben ohne Gewähr.

Hubräume der LS-Familie

Gen III (1997 bis 2007)

Gen IV (ab 2005)

Zum Vergleich: Gen V (LT-Familie)

Der Nachfolger kam 2014, arbeitet mit Direkteinspritzung und gehört nicht mehr zur LS-Familie. Kabelbaum und Steuergerät sind nicht mit Gen III und Gen IV austauschbar.

Abkürzungen: VVT = variable Nockenwellenverstellung, AFM = Zylinderabschaltung (Active Fuel Management), Flex Fuel = für E85 freigegeben, LPG = Autogas, CNG = Erdgas. PS-Werte sind aus den amerikanischen Werksangaben (hp) umgerechnet.
